3.3. Подготовка оконных и дверных проемов
ВНИМАНИЕ! Правильный расчет и установка подоконного отлива во многом определяют длительность эксплуатации фасадной системы.
При определении необходимой длины подоконного отлива необходимо учитывать, что термическое расширение алюминия составляет 1,2 мм/м при разнице температур 50°С.
ВНИМАНИЕ! Перед тем, как начать приклеивать утеплитель, в районе оконного откоса установите подоконный отлив.
| 3.3.1. Подготовка подоконного отлива |  | Перед установкой подоконного отлива необходимо наклеить уплотнительную ленту на тыльную сторону подоконного отлива. Во избежание возникновения "барабанной дроби" об отлив во время дождя, на нижнюю сторону отлива может быть наклеена противошумная лента. |
| 3.3.2. Крепление отливов |  | Укрепите отливы. При длине отливов более 1,5 м необходимо дополнительное крепление, противодействующее ветровым нагрузкам. |
| 3.3.3. Подготовка угловой плиты |  | Перед наклейкой угловой плиты теплоизоляционного материала, произведите ее разметку под установку заглушек подоконного отлива. |
| 3.3.4. Подготовка отлива |  | Перед монтажом утеплителя, по периметру отлива приклейте уплотнительную ленту. |
| 3.3.5. Установка угловой плиты утеплителя |  | Приклейте угловую плиту утеплителя, обращая внимание на положение уплотнительной ленты. Не допускайте ее сминания. |
| 3.3.6. Приклеивание уплотнительной ленты |  | Перед наклейкой утеплителя на дверные и оконные откосы наклейте уплотнительную ленту на оконную раму или дверной косяк по всему периметру оконной (дверной) коробки. Затем приклейте теплоизоляционный материал с напуском на коробку. |
|  | ВНИМАНИЕ! На всех углах уплотнительную ленту необходимо разрезать. Не допускается приклеивание сплошной ленты вокруг угла без соединения "встык". |
 | ВНИМАНИЕ! Элементы обрамления в вершинах углов оконных и дверных проемов должны выполняться из целых минераловатных плит с вырезанными по месту фрагментами. Запрещается размещать стыки элементов обрамления на линиях углов оконных и дверных проемов. |
| В системе TEКС-КОЛОР В1 (см. альбом технических решений) поэтажные горизонтальные рассечки, обрамления оконных и дверных проемов выполняются шириной 150мм из минераловатной плиты. |  |
 | Если оконные и дверные блоки смонтированы вровень с плоскостью фасада, теплоизоляционный материал монтируется с напуском на коробку блока не менее 2 см. Технологический зазор между утеплителем и коробкой заполняется герметиком, рекомендуемым разработчиком системы или уплотнительной лентой Текс-Колор. |
 | Если оконные (дверные) блоки утоплены по отношению к плоскости фасада, то на откосы также желательно наклеить теплоизоляционный материал.
Теплоизоляционный материал приклеивается на откос с небольшим выпуском за плоскость утеплённого фасада. |
3.4. Закрепление теплоизоляционного материала дюбелями
ВНИМАНИЕ! Закрепление теплоизоляционного материала дюбелями производите только после высыхания клеевого состава.
Порядок дюбелирования
| 3.4.1. Закрепление теплоизоляции дюбелями |  | Просверлите отверстие под пластиковый дюбель. Забейте пластиковый дюбель, утопив шляпку вровень с поверхностью плиты теплоизоляционного материала. Забейте или заверните (в зависимости от типа дюбеля с сердечником) в пластиковый дюбель распорный сердечник. |
ВНИМАНИЕ! Во избежание повреждения пластиковой шляпки забивного сердечника пользуйтесь молотком с резиновым бойком.
| 3.4.2. Проверка поверхности фасада |  | Шляпка дюбеля должна находиться "заподлицо" с поверхностью фасада |

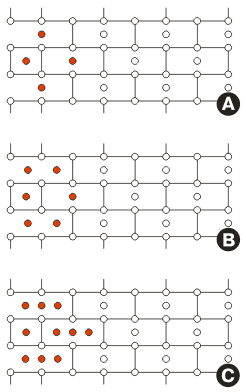

Схема закрепления теплоизоляционного материала дюбелями (рекомендуется фирмой Текс-Колор для каждого конкретного случая)
 | На внешних вертикальных углах здания на расстоянии R, согласно таблице Б, от грани угла в каждую сторону устанавливайте дюбели в соответствии с указанной схемой. Таблица А
| Рис. | Высота здания (H), м | Количество дюбелей, шт./м2 |
| Каревая зона | Рядовая зона |
| A | 0 < H ≤ 8 | ≥ 5,8 | ≥ 5 |
| B | 8 < H ≤ 20 | ≥ 7,1 | ≥ 5 |
| C | H > 20 | ≥ 8,8 | ≥ 5 |
Примечание: данный расчет количества дюбелей на 1 кв. м. приведен для плиты утеплителя, размером 1000х600 мм. В случае иной геометрии плит утеплителя требуется дополнительный расчет. |
Зависимость ширины краевой зоны R от ширины здания | На ординарных поверхностях установите дюбели в соответствие со схемой "А". В районе внешних углов в соответствие со схемой "В" либо "С", в зависимости от высоты здания.
Ширина краевой зоны R зависит от узкой ширины здания а согласно формуле: R = a/8 (полученное значение округляетсядо 0,5 м, но не менее 1,0 м).Таблица В
| Ширина здания "а" | < 8м | 8 ÷ 12 м | > 12 м |
| Ширина краевой зоны "R" | 1,0 м | 1,5 м | 2,0 м | |
