Паропроницаемость
В последнее время все большее применение в строительстве находят разнообразные системы наружного утепления: "мокрого" типа; вентилируемые фасады; модифированная колодезная кладка и т.д. Всех их объединяет то, что это многослойные ограждающие конструкции. А для многослойных конструкций вопросы паропроницаемости слоев, переноса влаги, количественной оценки выпадающего конденсата являются вопросами первостепенной важности.
Как показывает практика, к сожалению, что этим вопросам как проектировщики, так и архитекторы не уделяют должного внимания.
Мы уже отмечали, что российский строительный рынок перенасыщен импортными материалами. Да, безусловно, законы строительной физики одни и те же, и действуют одинаково, например, как в России, так и в Германии, но методики подхода и нормативная база, очень часто, весьма различны.
Поясним это на примере паропроницаемости. DIN 52615 вводит понятие паропроницаемости через коэффициент паропроницаемости μ и воздушный эквивалентный промежуток sd .
Если сравнить паропроницаемость слоя воздуха толщиной 1 м с паропроницаемостью слоя материала той же толщины, то получим коэффициент паропроницаемости
μDIN (безразмерный) = паропроницаемость воздуха/паропроницаемость материала
Сравните, понятие коэффициента паропроницаемости μСНиП в России вводится через СНиП II-3-79* "Строительная теплотехника", имеет размерность мг / (м * ч * Па) и характеризует то количество водяного пара в мг, которое проходит через один метр толщины конкретного материала за один час при разности давлений в 1 Па.
Каждый слой материала в конструкции имеет свою конечную толщину d, м. Очевидно, что количество водяного пара, прошедшего через этот слой будет тем меньше, чем больше его толщина. Если перемножить μDIN и d, то и получим, так называемый, воздушный эквивалентный промежуток или диффузно-эквивалентную толщину слоя воздуха sd
sd= μDIN* d [м]
Таким образом, по DIN 52615, sd характеризует толщину слоя воздуха [м], которая обладает равной паропроницаемостью со слоем конкретного материала толщиной d [м] и коэффициентом паропроницаемости μDIN. Сопротивление паропроницанию 1/Δ определяется как
1/Δ= μDIN * d / δв [(м² * ч * Па) / мг],
где δв - коэффициент паропроницаемости воздуха.
СНиП II-3-79* "Строительная теплотехника" определяет сопротивление паропроницанию RП как
RП = δ / μСНиП [(м² * ч * Па) / мг],
где δ - толщина слоя, м.
Сравните, по DIN и СНиП сопротивления паропроницаемости, соответственно, 1/Δ и RП имеют одну и ту же размерность.
Мы не сомневаемся, что нашему читателю уже понятно, что вопрос увязки количественных показателей коэффициента паропроницаемости по DIN и СНиП лежит в определении паропроницаемости воздуха δв.
По DIN 52615 паропроницаемость воздуха определяется как
δв =0,083 / (R0 * T) * (p0 / P) * (T / 273)1,81,
где R0 - газовая постоянная водяного пара, равная 462 Н*м/(кг*К);
T - температура внутри помещения, К;
p0 - среднее давление воздуха внутри помещения, гПа;
P - атмосферное давление при нормальном состоянии, равное 1013,25 гПа.
Не вдаваясь глубоко в теорию, отметим, что величина δв в незначительной степени зависит от температуры и может с достаточной точностью при практических расчетах рассматриваться как константа, равная 0,625 мг/(м*ч*Па).
Тогда, в том случае, если известна паропроницаемость μDIN легко перейти к μСНиП, т.е. μСНиП = 0,625/ μDIN
Выше мы уже отмечали важность вопроса паропроницаемости для многослойных конструкций. Не менее важным, с точки зрения строительной физики, является вопрос последовательности слоев, в частности, положение утеплителя.
Если рассматривать вероятность распределения температур t, давления насыщенного пара Рн и давления ненасыщенного (реального) пара Pp через толщу ограждающей конструкции, то с точки зрения процесса диффузии водяного пара наиболее предпочтительна такая последовательность расположения слоев, при которой сопротивление теплопередаче уменьшается, а сопротивление паропроницанию возрастает снаружи внутрь.

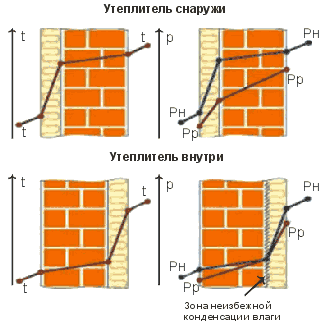

Нарушение этого условия, даже без расчета, свидетельствует о возможности выпадения конденсата в сечении ограждающей конструкции (рис. П1).
Рис. П1
Отметим, что расположение слоев из различных материалов не влияет на величину общего термического сопротивления, однако, диффузия водяного пара, возможность и место выпадения конденсата предопределяют расположение утеплителя на внешней поверхности несущей стены.
Расчет сопротивления паропроницаемости и проверку возможности выпадения конденсата необходимо вести по СНиП II-3-79* "Строительная теплотехника".
В последнее время пришлось столкнуться с тем, что нашим проектировщикам предоставляются расчеты, выполненные по зарубежным компьютерным методикам. Выскажем свою точку зрения.
Такие расчеты, очевидно, не имеют юридической силы.
Методики рассчитаны на более высокие зимние температуры. Так, немецкая методика "Bautherm" уже не работает при температурах ниже -20 °С.
Многие важные характеристики в качестве начальных условий не увязаны с нашей нормативной базой. Так, коэффициент теплопроводности для утеплителей дается в сухом состоянии, а по СНиП II-3-79* "Строительная теплотехника" должен браться в условиях сорбционной влажности для зон эксплуатации А и Б.
Баланс набора и отдачи влаги рассчитывается для совершенно других климатических условий.
Очевидно, что количество зимних месяцев с отрицательными температурами для Германии и, скажем, для Сибири совершенно не совпадают.
Таким образом, мы рекомендуем быть очень внимательными при использовании таких расчетов в конструировании ограждающих конструкций.
Далее: Ремонт систем утепления
Версия для печати || В начало || На главную
